一種霧化器專用自動旋轉檢修平臺
編輯：瓏基機械 時間：2024-09-15
專利號：ZL 2022 2 2902048.4
專利權人：廣州市瓏基機械科技有限公司
摘要：本實用新型公開一種霧化器專用自動旋轉檢修平臺，包括安裝架、設置在安裝架上用于放置霧化器的放置架以及設置在安裝架上用于驅動放置架在豎直方向轉動的旋轉驅動機構，其中，放置架上設有用于將霧化器壓緊在放置架上的壓緊機構。該自動旋轉檢修平臺可以靈活調整霧化器的姿態，不需要檢修人員爬上高位進行檢修，方便操作，安全性高。
技術領域
本實用新型涉及霧化器檢修技術領域，具體涉及一種霧化器專用自動旋轉檢修平臺。
背景技術
霧化器在日常使用過程中，會發生故障，因此需要將霧化器進行檢修。由于霧化器體積大、價值成本較高，不能水平放置，在檢修的過程中需要使用檢修支架對霧化器進行固定。檢修支架在使用時，將U型固定環通過安裝塊與支撐塊可拆卸安裝在一起，在旋轉霧化器本體檢修過程中通過吊裝至U型固定環內；檢修時需要檢修人員圍繞霧化器變換作業位置，操作不方便，且存在安全隱患。
實用新型內容
本實用新型的目的在于克服上述存在的問題，提供一種霧化器專用自動旋轉檢修平臺，該自動旋轉檢修平臺可以靈活調整霧化器的姿態，不需要檢修人員爬上高位進行檢修，方便操作，安全性高。
實現方案

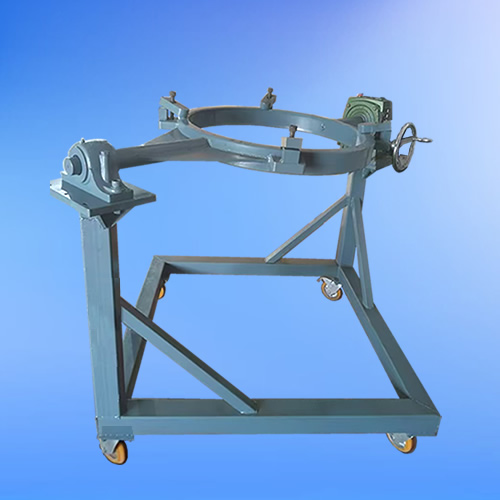

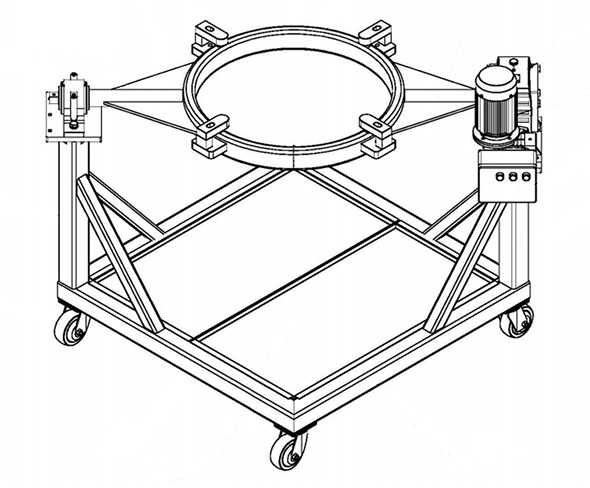

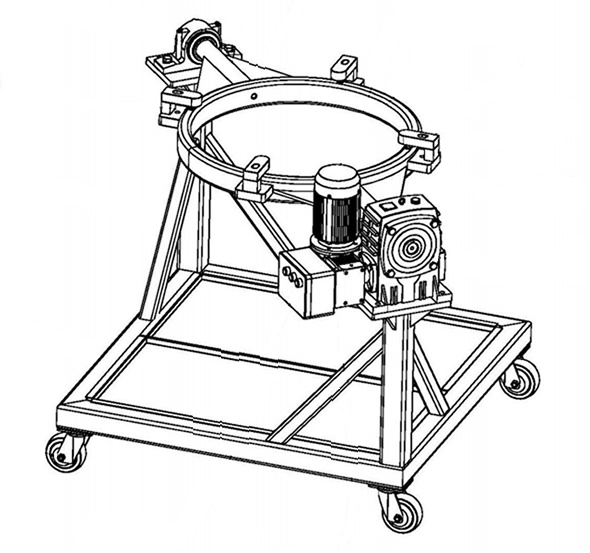

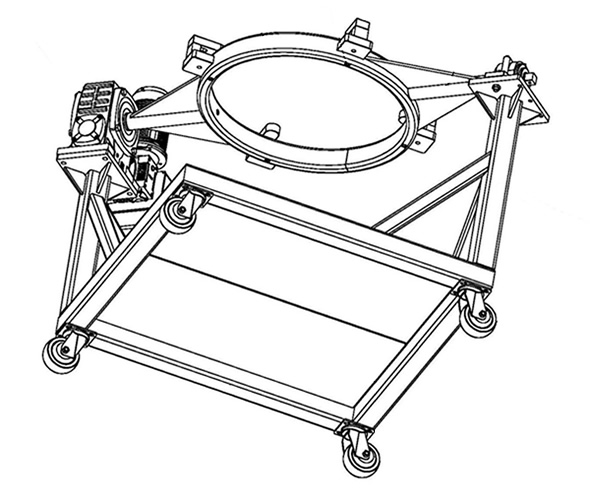

該霧化器專用自動旋轉檢修平臺，包括安裝架、設置在所述安裝架上用于放置霧化器的放置架以及設置在所述安裝架上用于驅動所述放置架在豎直方向轉動的旋轉驅動機構，其中，所述放置架上設有用于將霧化器壓緊在放置架上的壓緊機構。
工作原理

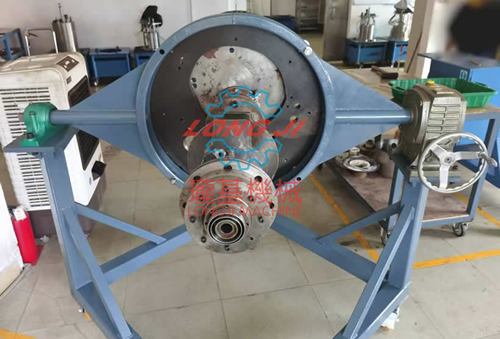

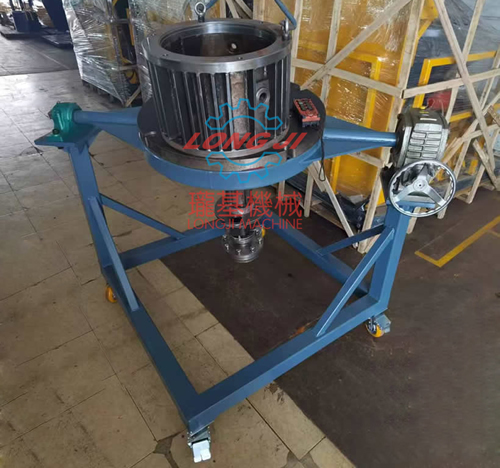

對霧化器進行檢修時，將霧化器搬運至放置架上，然后通過壓緊機構將霧化器壓緊固定在放置架上，通過旋轉驅動機構驅動放置架沿著豎直方向旋轉，帶動霧化器進行旋轉，可以靈活調節霧化器的姿態，檢修人員可以觀察到整個霧化器，不需要檢修人員爬上高位進行檢修，操作非常方便。
有效成果
1、本實用新型中的霧化器專用自動旋轉檢修平臺，對霧化器進行檢修時，將霧化器搬運至放置架上，然后通過壓緊機構將霧化器壓緊固定在放置架上，通過旋轉驅動機構驅動放置架沿著豎直方向旋轉，帶動霧化器進行旋轉，可以靈活調節霧化器的姿態，檢修人員可以觀察到整個霧化器，不需要檢修人員爬上高位進行檢修，無需檢修人員變換作業位置，操作非常方便，且安全性高。
2、本實用新型中的霧化器專用自動旋轉檢修平臺，具有結構簡單、生產成本低、便于拆卸組裝的特點，可廣泛推廣使用。
